Plaats van herkomst:
Guangdong, China
Merknaam:
OEM ODM
Certificering:
FCC, RoHS, ce
Modelnummer:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
Neem contact met ons op

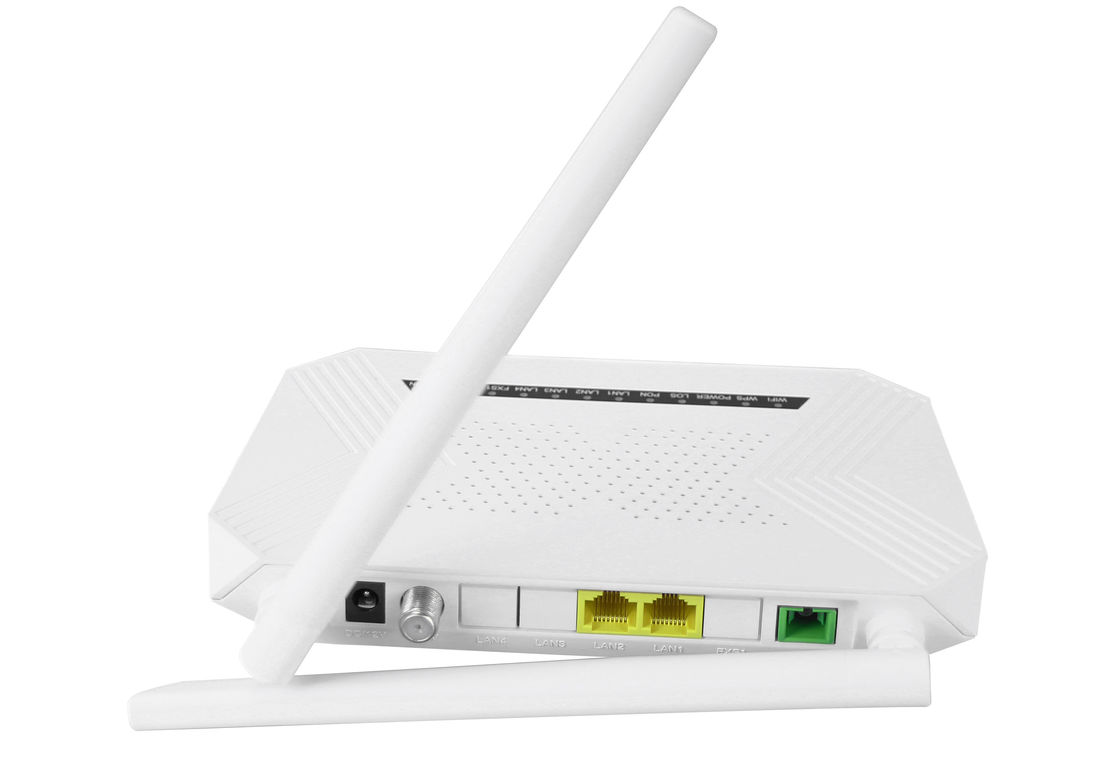

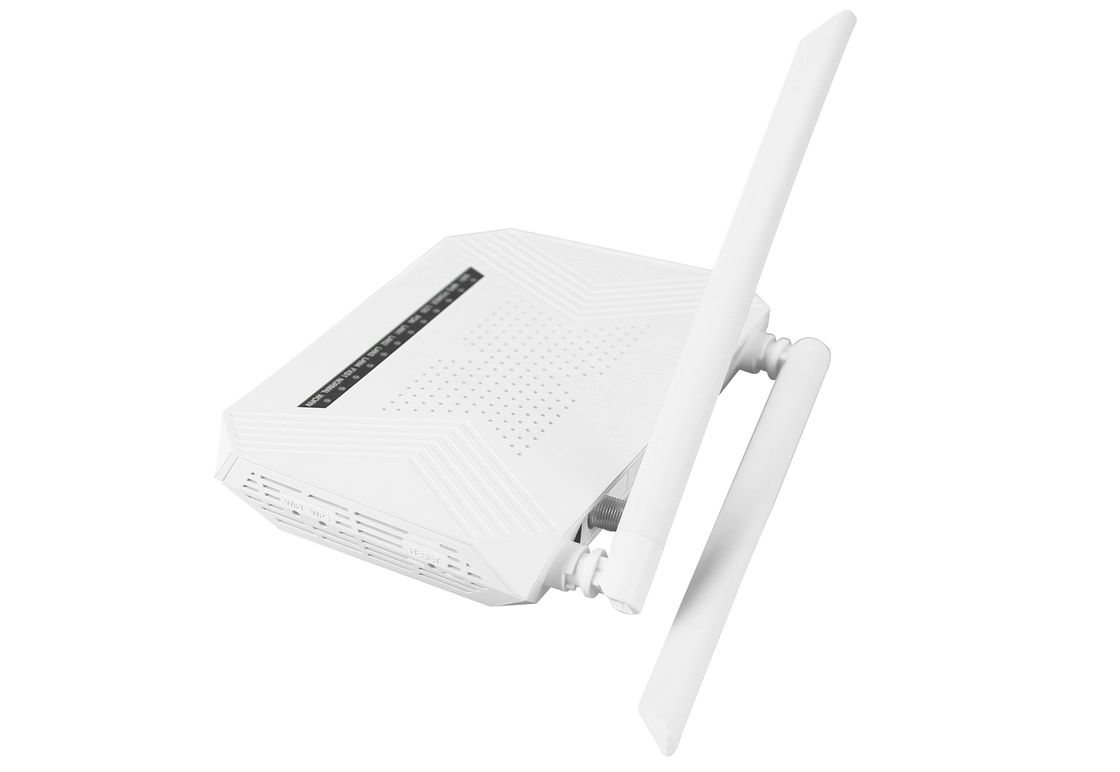

Schakelaar van de Interfacesc/APC van XPON ONU 1G1F+ CATV+ WIFI de Optische
Beschrijving:
ontworpen als HGU (de Eenheid van de Huisgateway) in verschillende FTTH-oplossingen. Verleent drager-klasse FTTH de toepassing de verschillende diensten.
gebaseerd op rijpe en stabiele, rendabele XPON-technologie.
keurt hoge betrouwbaarheid, gemakkelijk beheer, configuratieflexibiliteit en goede kwaliteit van de dienstwaarborgen goed om de technische prestaties van EPON-Norm van China Telecom CTC3.0 en GPON-Norm van itu-TG.984.X te ontmoeten
Functionele Eigenschap:
|
Steunepon/gpon wijze en schakelaarwijze automatisch |
|
De wijze van de steunroute voor PPPoE/DHCP/Static IP en Brugmodus |
|
Steun IPv4 en de dubbele wijze van IPv6 |
|
Steun 2.4G WIFI en Veelvoudig SSID |
|
Steuncatv interface voor de Videodienst en afstandsbediening door Belangrijke OLT |
|
Van steunlan IP en DHCP Serverconfiguratie |
|
De Afbeelding van de steunhaven en lijn-ontdekt |
|
De functie van de steunfirewall en ACL functie |
|
Steun IGMP Snooping/Volmachts multicast eigenschap |
|
Steuntr069 ver configuratie en onderhoud |
|
Gespecialiseerd ontwerp voor de preventie van de systeemanalyse om stabiel systeem te handhaven |
Specificatie:
| PON-Interface | 1 GPON-LOODJE (Bosa aan boord) |
| Het ontvangen van gevoeligheid: ≤-28dBm | |
| Het overbrengen van optische macht: +1~+4dBm | |
| Transmissieafstand: 20KM | |
| Golflengte | TX: 1310nm, RX: 1490nm |
| Optische Interface | SC/APC schakelaar |
| Ontwerpregeling | RTL9602C+RTL8192FR LOODJE (RTL8290B) |
| Flits | SPI noch Flits 16MB |
| LAN Interface | 1 x 10/100/1000Mbps (GE) en 1 x 10/100Mbps (FE) auto aanpassingsethernet zetten om. Hoogtepunt/Half, RJ45-schakelaar |
| Draadloos | Volgzaam met IEEE802.11b/g/n, |
| Werkende frequentie: 2.400-2.4835GHz | |
| steun MIMO, tarief tot 300Mbps, | |
| 2T2R, 2 externe antenne 5dBi, | |
| Steun: Veelvoudig SSID | |
| Kanaal: Auto | |
| Modulatietype: DSSS, CCK EN OFDM | |
| Het coderen regeling: BPSK, QPSK, 16QAM EN 64QAM | |
| CATV-Interface | Rf, WDM, optische macht: +2~-15dBm |
| Optisch bezinningsverlies: ≥45dB | |
| Optische ontvangende golflengte: 1550±10nm | |
| Rf-frequentiegebied: 47~1000MHz, rf-outputimpedantie: 75Ω | |
| Rf-productieniveau: 78dBuV | |
| AGC waaier: -13~+1dBm | |
| MER: ≥ 32dB@-15dBm | |
| Leiden | 9 leiden, voor Status van WIFI, WPS, PWR, LOS, PON, Normaal Versleten LAN1~LAN2, (CATV) |
| Drukknop | 3, voor Functie van het Terugstellen, WLAN, WPS |
| Exploitatievoorwaarde | Temperatuur: 0℃~+50℃ |
| Vochtigheid: (non-condensing) 10%~90% | |
| Het opslaan van Voorwaarde | Temperatuur: -30℃~+60℃ |
| Vochtigheid: (non-condensing) 10%~90% | |
| Voeding | GELIJKSTROOM 12V/1A |
| Machtsconsumptie | ≤6W |
| Afmeting | 180mm×107mm×28mm (L×W×H) |
| Netto Gewicht | 0.24Kg |
Comité lichteninleiding
| ProefLamp | Status | Beschrijving |
| WIFI | Op | De WIFI-interface is omhoog. |
| Knipoogje | De WIFI-interface verzendt or/and ontvangt gegevens (HANDELING). | |
| Van | De WIFI-interface is neer. | |
| WPS | Knipoogje | De WIFI-interface vestigt veilig een verbinding. |
| Van | De WIFI-interface vestigt geen veilige verbinding. | |
| PWR | Op | Het apparaat wordt omhoog aangedreven. |
| Van | Het apparaat wordt neer aangedreven. | |
| LOS | Knipoogje | De apparatendosissen om optische signalen of met lage signalen niet te ontvangen. |
| Van | Het apparaat heeft optisch signaal ontvangen. | |
| PON | Op | Het apparaat heeft aan het PON-systeem geregistreerd. |
| Knipoogje | Het apparaat registreert het PON-systeem. | |
| Van | De apparaatregistratie is onjuist. | |
| LAN1~LAN2 | Op | De haven (LANx) wordt behoorlijk verbonden (VERBINDING). |
| Knipoogje | De haven (LANx) verzendt or/and ontvangt gegevens (HANDELING). | |
| Van | Van de haven (LANx) verbinding de of niet verbonden uitzondering. | |
|
Versleten (CATV) |
Op | Is de input optische macht hoger dan 3dbm of lager dan -15dbm |
| Van | Is de input optische macht tussen -15dbm en 3dbm | |
|
Normaal (CATV) |
Op | Is de input optische macht tussen -15dbm en 3dbm |
| Van | Is de input optische macht hoger dan 3dbm of lager dan -15dbm |
Toepassing
